정형외과 임플란트를 인체의 '예비 부품'과 비교한다면, 이 부품의 설계는 항상 잔인한 '경도 역설'에 직면해 왔습니다.
임상 실무에서 가장 흔히 사용되는 티타늄 합금(Ti6Al4V)은 강하지만 너무 '단단하다' - 그 탄성 계수가 인간 뼈보다 훨씬 높습니다. 이러한 기계적 불일치는 '스트레스 차폐' 효과를 초래할 수 있습니다: 뼈가 전달해야 할 힘이 금속에 의해 빼앗기고, 시간이 지나면서 주변 뼈들이 오랫동안 활동하지 않았던 근육처럼 위축되어 결국 임플란트가 느슨해지게 됩니다.
탄탈럼(Ta) 금속은 뛰어난 생체 적합성을 가지고 '생체 친화 금속'으로 알려져 있지만, 순수 탄탈럼은 충분히 강하지 않고 가격도 비쌉니다. 티타늄의 강도와 탄탈럼의 생물학적 활성을 완벽하게 결합하여 무게를 견디고 면역 체계를 "이해"할 수 있는 이상적인 뼈를 만드는 방법은?
최근 다롄대학교 산산병원 자오더웨이 교수 팀이 최고 학술지 "생활성 소재"에 답변을 발표했습니다. "사전 합금 분말 3D 프린팅" 기술을 통해 새로운 탄탈럼-티타늄 합금(TaTi)을 성공적으로 개발했으며, 이는 기계적 적응 문제를 해결했을 뿐만 아니라 면역 미세 환경 조절이라는 "숨겨진 기술"을 뜻밖에 열어주었습니다.
01 재료공학: '황금비율' 찾기
배경 · 과거에는 탄탈럼-티타늄 합금이 간단한 '혼합 분말'로 3D 프린팅을 위해 제조되었습니다. 탄탈럼(~3017°C)과 티타늄(~1668°C) 사이의 용융점 차이가 매우 크기 때문에, 탄탈럼 입자는 인쇄 과정에서 완전히 녹지 못하는 경우가 많아 내부 결함이 많고 완성품의 성능이 불안정하게 나타납니다.
이 제조 문제를 극복하기 위해 연구팀은 전통적인 혼합 분말 대신 사전 합금된 구형 TaTi 분말을 혁신적으로 설계했습니다. 이는 미리 준비된 칵테일과 같아서, 각 분말 내 탄탈럼과 티타늄의 조성이 매우 균일하게 유지되도록 보장합니다.
선택적 레이저 용융(SLM) 기술을 사용해 팀은 서로 다른 비율의 세 가지 합금(Ta25, Ta55, Ta75)을 준비했습니다. 여러 겹의 스크리닝 후 SLM Ta55(55 중% Ta)가 돋보입니다. 독특한 β상 결정 구조를 보여, 기계적 특성의 완벽한 균형을 제공합니다:
고강도: 인장 강도 최대 891 MPa;
낮은 탄성 계수: 탄성 계수가 74 GPa(피질뼈 근처)로 줄어들어 응력 차폐 위험을 크게 줄입니다.

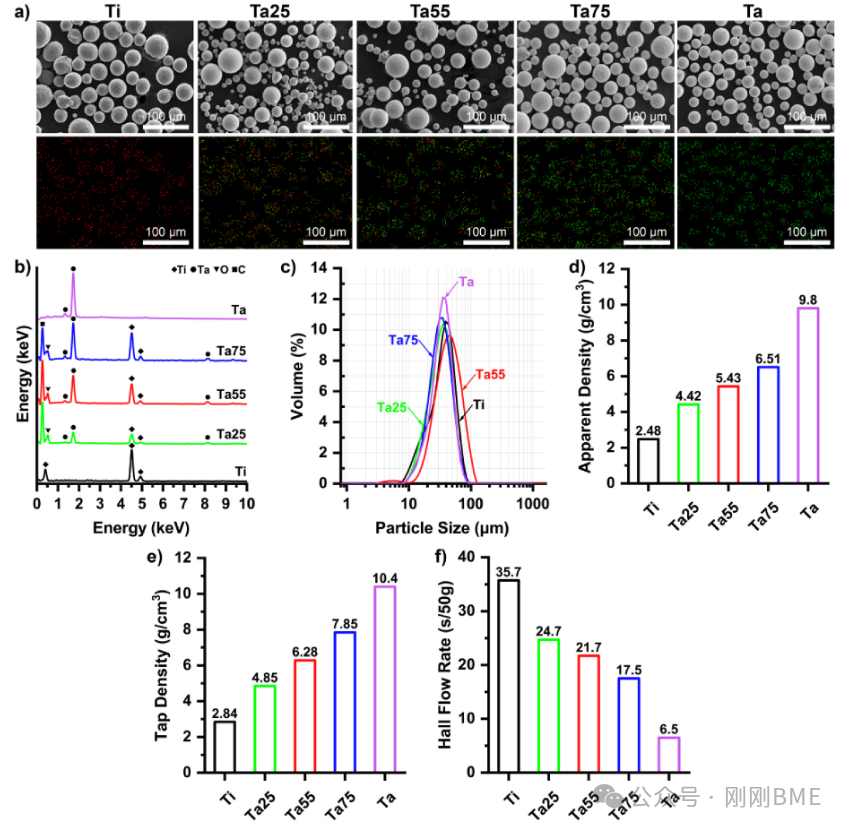

그림 1: 재료 준비 및 기계적 특성.
위 이미지는 고품질 사전 합금 구형 분말을 보여줍니다; 아래 그림은 SLM Ta55 합금이 뼈처럼 낮은 탄성 모듈러스(Low Modulus)를 달성하면서도 높은 강도를 유지함을 보여주며, 이는 순수 티타늄과 순수 탄탈럼보다 우수합니다. 02 생물학적 기전: 스텐트뿐만 아니라 '면역조절제'도 포함된다
기계적 특성이 임플란트의 '골격'이라면, 생물학적 활동은 그 '영혼'입니다. SLM Ta55 합금이 본체에 삽입된 후, 표면에 특별한 Ta₂O₅/TiO₂ 복합산화물층이 형성됩니다. 이 산화막은 신호탑 역할을 하여 주변 셀에 명령을 내립니다.
1. 골세포(골세포)에 대해:
전사체 분석 결과, Ta55 표면이 국부 부착 신호 경로를 유의미하게 활성화할 수 있음이 밝혀졌습니다. 인테그린 매개 기계전도가 증폭되어 세포가 물질 표면을 단단히 '잡고' ALP와 Col-1과 같은 주요 골형성 단백질의 분비를 가속화하게 만듭니다.
2. 대식세포(면역 보호자)에 대항하는 방법:
이것이 이 연구의 하이라이트입니다. 기존 임플란트는 만성 염증(M1 분극)에 취약하여 섬유성 캡슐화를 초래합니다. Ta55 합금은 마법 같은 '면역 가축화' 능력을 보여준다: 염증 촉진 JAK-STAT1과 TNF/NF-κB 경로를 억제하고, 동시에 항염증 JAK3/STAT6 경로를 활성화하며, 대식세포가 극성을 유도하여 수리하도록 유도하고(M2형), 뼈 재생을 위한 면역 미세 환경을 조성할 수 있다.

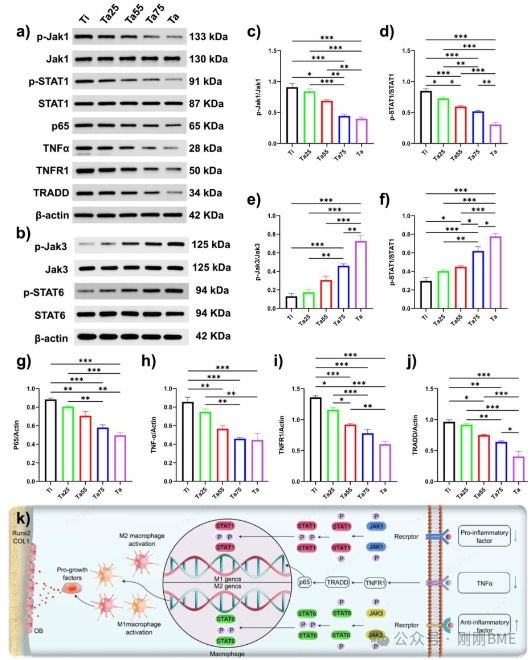

그림 2: 면역 조절과 골형성 메커니즘 도식.
SLM Ta55 합금은 염증 경로(TNF-α, NF-κB)를 억제하고 항염 인자의 분비를 촉진하여 대식세포의 M2 극화를 유도한다. 동시에 부착판 신호 경로를 통해 조골세포의 분화를 촉진한다.
03 체내 검증: 12주 만에 골융합 기적 확인
이러한 '이중 효과 결합' 소재의 실제 효과를 검증하기 위해 연구팀은 토끼 대퇴골 결손 모델을 구축했다. 서로 다른 소재의 다공성 지지대를 이식한 후 결과는 매우 고무적이었다.
이식 12주 후, SLM Ta55 그룹의 신생 골 면적은 37%에 달해 SLM Ti 그룹(16.9%)을 훨씬 웃돌았다. 조직학적 절편에서는 Ta55 지지대 주변에 거의 염증 반응이 없었으며, 대신 다량의 신생 골 소주가 지지대의 공극 속으로 밀착 성장하여 진정한 '골-이식체 일체화'를 이루었다.
면역 형광 염색은 또한 Ta55 이식체 주변에 Arg-1(M2형 표지)을 발현하는 대식세포가 대량으로 집결했음을 확인하여 체내에서 성공적으로 항염 및 재생 촉진 면역 방어선을 구축했음을 증명했다.

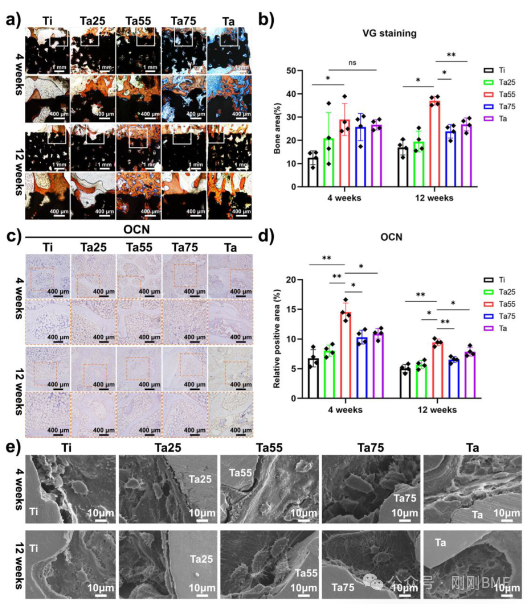

그림 3: 체내 골 재생 효과 평가.
Micro-CT와 조직 염색 결과, SLM Ta55 다공성 지지체(붉은 부분은 신생 골)가 이식 12주 후 최상의 골 침투 효과와 골 결합 능력을 나타냈다.
요약
본 연구는 '재료 공학 생물학 검증'의 폐쇄 루프를 통해 SLM Ta55 합금을 성공적으로 개발하였다. 이 합금은 기존 금속 이식재의 '너무 단단함'이라는 난제를 극복했을 뿐만 아니라 재료가 면역 시스템을 능동적으로 조절할 수 있는 지혜를 부여했다. 이 성과는 차세대 하중 지지형 정형외과 이식재 개발에 새로운 패러다임을 제공한다: 좋은 이식재는 단단함이 적절할 뿐만 아니라 면역 시스템과 '부드럽게' 상호작용할 줄 알아야 한다.
면책 조항: 본 공식 계정에 게재된 내용은 본 계정의 창작물 또는 인터넷에서 재전재한 자료로, 재전재된 내용은 공개된 정보에서 가져온 것이며 저작권은 원작자에게 있다. 작품 내용, 저작권 또는 기타 문제와 관련이 있을 경우 저희에게 연락해 주시기 바란다! 재전재된 내용은 저자의 개인 의견이며 본 공식 계정이 이를 지지하거나 그 진실성에 대해 책임지지 않는다. 본 공식 계정은 본 면책 조항에 대한 최종 해석권을 가진다.
NEWS
